Схема подключения умного дома

От правильности подключения компонентов умного дома зависит стабильность и эффективность его работы. Система, сформированная с ошибками, имеет ложные срабатывания, повышенный расход электроэнергии, регулярные обрывы соединения и прочие проблемы.

Грамотно подключить оборудование поможет наш материал. Мы подготовили исчерпывающие сведения о системе умный дом: схема и описание, принцип работы и специфика настройки приложения, особенности управления модулями и правила их установки. Информация поможет самостоятельно подобрать оборудование, произвести его монтаж и пусконаладку.

Основные компоненты умного дома

Комплект техники для умного дома имеет следующий состав: модуль управления, смартфон, датчики и исполнительные устройства. Компоненты объединяются в общую систему с высоким уровнем автоматизации.

Модуль управления

Колонка или иной прибор, обеспечивающий управление устройствами. Техника следит за исполнением сценариев, обрабатывает сигналы датчиков и голосовые команды пользователей. Она взаимодействует с контроллерами, выключателями и прочими деталями системы.

ВАЖНО. Исполнение модуля управления влияет на степень автоматизации, уровень безопасности и другие параметры умного дома. Ограниченный функционал не позволит раскрыть возможности устройств и заблокирует определенные алгоритмы.

Смартфон

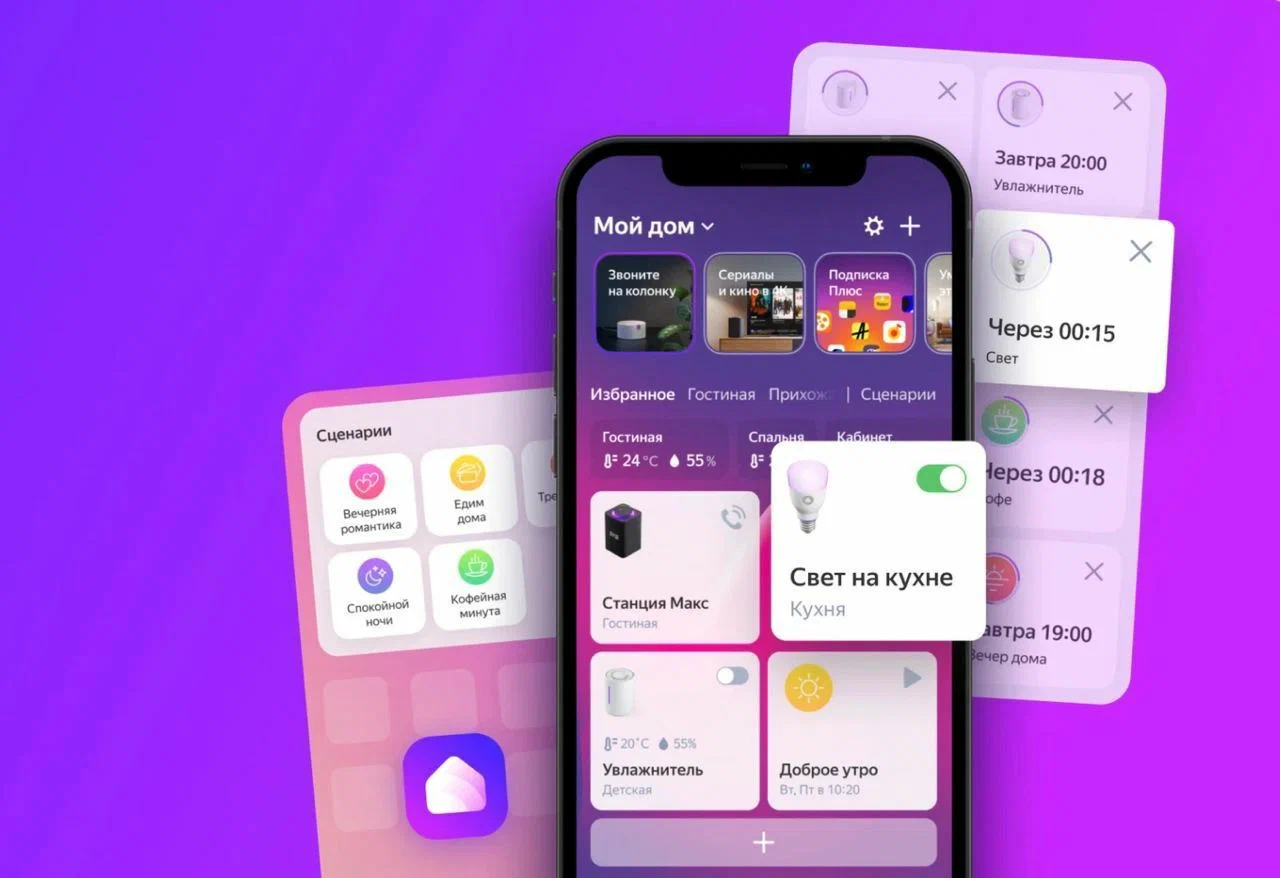

На него устанавливают приложения, управляющие техникой. ПО позволяет отдавать команды, создавать сценарии и отслеживать состояние оборудования. Для каждого типа систем своя программа. Так, для работы с умной колонкой от «Яндекса» требуется приложение «Дом с Алисой». Его можно скачать в App Store, Google Play и RuStore.

Датчики

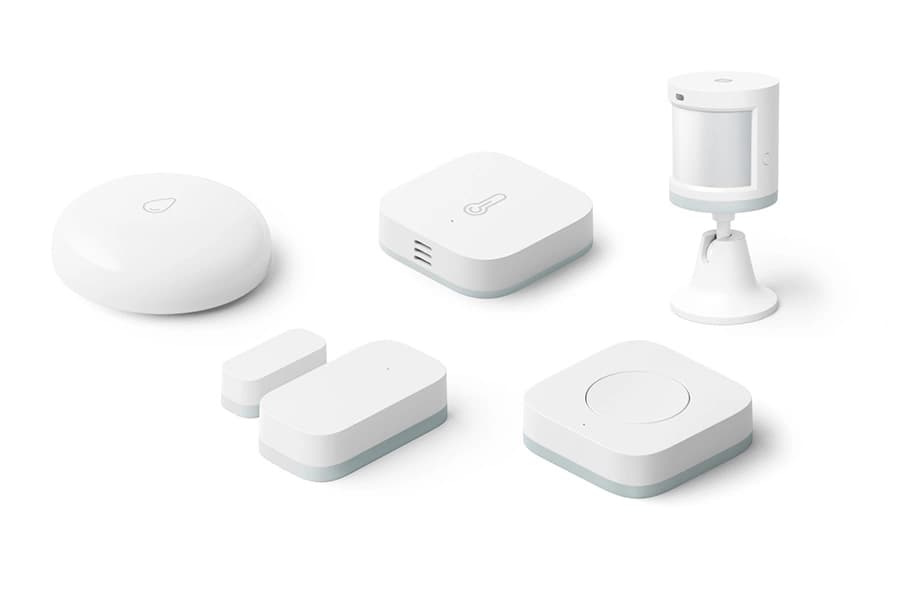

Датчики существенно повышают степень автоматизации. С их помощью контролируется ситуация на объекте, обеспечиваются безопасность и комфорт. Производители предлагают следующие модули для умных систем:

• Датчики температуры. Цифровые термометры, связанные с колонкой. Они инициируют запуск сплит-системы и вентиляции, руководствуясь окружающей температурой.

• Датчики влажности. Устройства, отслеживающие уровень влажности в помещении. Аналогично предшественникам, применяются вместе с кондиционером и вентиляцией. Кроме того, модули могут активировать увлажнитель.

• Датчики протечки. Приборы экстренного реагирования. Изделия устанавливаются под радиаторами, мойками, трубами ГВС и ХВС. При контакте с жидкостью датчик посылает тревожный сигнал, после чего система блокирует подачу воды или теплоносителя.

• Датчики дыма. Еще один экстренный модуль. Решение относится к компонентам противопожарной системы, но может интегрироваться в умный дом. При срабатывании датчика запускается сигнализация и отправляется уведомление на пульт диспетчера.

• Датчики движения. Востребованные устройства, используемые не только для обеспечения безопасности. С их помощью можно активировать робот-пылесос, чайник и другие приборы. Модули помогают экономить энергию и оптимизировать рутинные процессы.

• Датчики открытия. Компоненты, сигнализирующие об отворении окон и дверей. Сенсоры автоматизируют работу кондиционеров и обогревателей, подсказывают, когда включить музыку, открыть шторы и активировать ароматизатор.

Наряду с перечисленными решениями используются датчики освещенности. Они участвуют в управлении электрокарнизами, подсветкой и прочими компонентами, связанными с источниками света.

Исполнительные устройства

Оборудование, представленное классической бытовой техникой с поддержкой умного дома. Пользователь может задействовать:

• Электроустановочные компоненты. Лампочки, розетки и выключатели. Изделия имеют базовые возможности, отвечают за освещение, подачу питания, включение и отключение устройств. Некоторые функции дублируются. Например, пользователь может отключить лампочку напрямую или отдав команду выключателю.

• Кондиционеры. Современные сплит-системы оснащаются модулями Wi-Fi и успешно интегрируются в умный дом. Устройства формируют требуемый микроклимат, способны работать в автоматическом режиме, руководствуясь показаниями датчиков. Чтобы исключить скачки температуры и сэкономить электроэнергию, рекомендуется приобретать модели с инверторным блоком.

• Холодильники. Техника с полезными функциями для хранения продуктов. Она подскажет, что купить в магазине, напомнит об истечении срока годности определенных товаров, выполнит быструю настройку температуры в морозилке и основной камере.

• Краны. Разновидность запорной арматуры, взаимодействующая с датчиками протечки. Кран имеет электрический привод, перекрывающий магистраль при поступлении сигнала. Тем самым он исключает затопление соседей и порчу имущества.

• Мультимедиа. Устройства для воспроизведения контента входят в состав многих умных домов. Они представлены телевизорами, колонками, проекторами, музыкальными центрами и прочим мультимедиа-оборудованием.

Перечень не является исчерпывающим. К умному дому подключаются кофеварки, роботы-пылесосы, чайники, микроволновые печи и многое другое. Ознакомиться со списками совместимой техники можно на сайтах производителей систем.

Схема и принцип работы умного дома

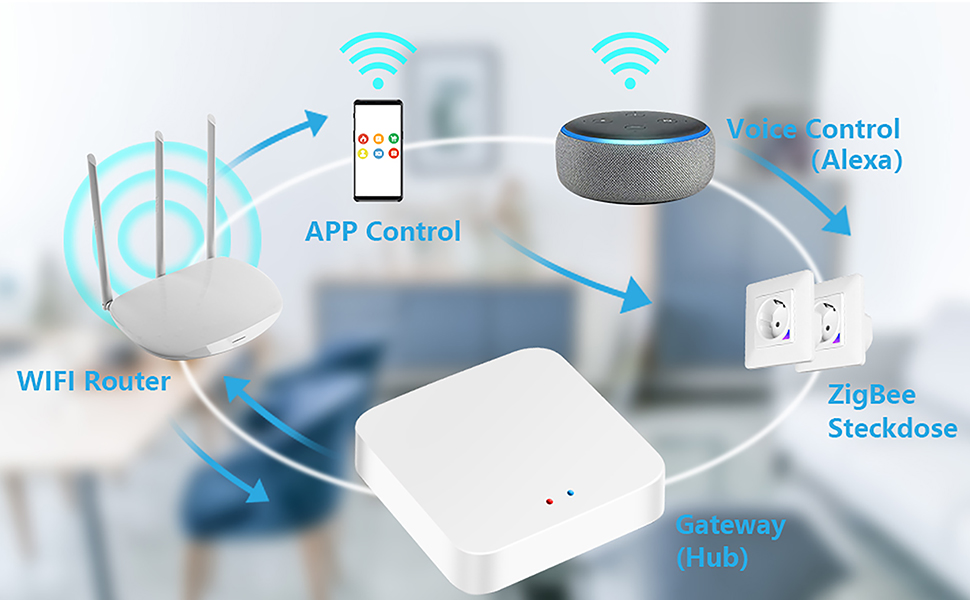

Итак, перед нами стандартная система умный дом, схема ее подключения имеет следующий вид:

• Проводной. Объединение компонентов через витую пару. Вариант подходит для ограниченного числа устройств, поддерживающих проводное подключение. Как правило, они работают с протоколами Zigbee и Z-Wave.

• Беспроводной. Схема, предусматривающая взаимодействие по Wi-Fi и Bluetooth. Беспроводное соединение исключает прокладку кабелей, пыльный монтаж и порчу интерьера. При этом подключить оборудование можно в любых местах: от ванной до кладовой.

• Комбинированный. Симбиоз проводного и беспроводного соединения. Конструкция такой сети обеспечивает работу со всеми возможными протоколами, расширяет вариативность инженерных решений и возможности пользователя.

Подключить устройства можно по одной схеме, а потом изменить ее на другую. Например, изначально в помещении произведена установка проводных модулей. Однако со временем пользователь купил беспроводную технику. Он также может подключить ее, используя контроллеры, роутеры и хабы. В результате система из проводной станет комбинированной.

ВАЖНО. При выборе схемы установки и подключения устройств стоит учитывать сценарии их использования. Они не должны вызывать трудностей с управлением, потерю контроля и прочие сбои.

Взаимодействие техники выстраивается по следующему принципу:

• Управляющий модуль находится в режиме ожидания. При соблюдении условий сценария или поступлении команды система активирует соответствующие устройства.

• Оборудование исполняет полученный запрос согласно алгоритму управления. Так, умный карниз раздвигает шторы, чайник — кипятит воду, а сплит-система — охлаждает помещение.

• По завершении операции происходит отключение устройства, а модуль управления получает соответствующую информацию. Последняя используется для контроля состояния техники и обеспечения ее стабильной работы.

В зависимости от схемы умного дома могут выполняться прочие действия. Система способна отправлять уведомления в приложении, блокировать подачу электричества и воды, а также привлекать охрану, пожарных и полицию для обеспечения безопасности.

ВАЖНО. Схема взаимодействия с экстренными службами реализована через СМС-информирование. При срабатывании датчика движения, дыма или протечки на пульт дежурного приходит сообщение. В дальнейшем он отправляет наряд для контроля ситуации на объекте.

Подключение и настройка

Формирование системы умный дом предполагает следующий порядок действий:

• Определение перечня задач, решаемых системой. При этом учитывается распорядок дня, личные предпочтения жильцов, параметры помещения и планы по дальнейшей модернизации.

• Приобретение необходимой техники у проверенного поставщика. Это может быть интернет-магазин, продавец на OZON или AVITO. Важно обеспечить совместимость, надежность и безопасность компонентов.

• Распределение устройств с учетом их габаритов и специфики подключения. Действия предусматривают проведение замеров и тщательный анализ ситуации.

• Выполнение монтажных работ. Подключение оборудования к интернету и питающей сети.

• Проведение пусконаладочных процедур.

Для использования компонентов, работающих по разным протоколам, необходим хаб. Он настраивается в соответствии с рекомендациями производителя и интегрируется в систему. В дальнейшем техника конвертирует и ретранслирует сигнал на управляющий модуль.

Подключение мобильных приложений и голосовых помощников выполняется по универсальному алгоритму. Его наглядно демонстрируют решения от «Яндекса». Чтобы обеспечить взаимодействие программного обеспечения и имеющейся техники, потребуется:

• установить на смартфон приложение «Дом с Алисой»;

• зарегистрировать аккаунт и войти в него;

• активировать пиктограмму со знаком «+» и перейти в раздел «Устройства “Яндекса”»;

• перевести подключаемое оборудование в режим сопряжения;

• выбрать подключаемый модуль в меню доступных устройств;

• запустить процедуру синхронизации.

Порядок перехода в режим сопряжения определен производителем техники. В одних случаях требуется зажать и удерживать клавишу, в других — совершить определенную последовательность действий.

Приведенный алгоритм подходит только для устройств «Яндекса». Если к системе подключается техника от стороннего производителя, необходимо установить его ПО, пройти регистрацию и подключить оборудование. В дальнейшем права на управление приложением передаются «Дому с Алисой».

Действие предполагает следующий алгоритм:

• запуск приложения «Дом с Алисой» и активация кнопки «+»;

• переход в меню «Устройства умного дома»;

• выбор производителя, технику которого планируется подключать;

• ввод логина и пароля для доступа к фирменному приложению;

• запуск синхронизации.

В завершении процедуры остается проверить работоспособность оборудования.

Примеры использования

Умный дом применяется на многих объектах. Он востребован в квартирах и загородных домах, офисах и гостиницах, больницах и образовательных учреждениях. В рамках небытового использования техника управляется пультами. Модули открывают доступ к функционалу системы, но исключают ее настройку.
